設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬凱利科公司。適用于Class 150～2500Lb，工作溫度80～550℃的特殊工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽、氣體、液體等介質。焊接球閥是指在球閥的制造過程中，部分部件（如球體與閥體、閥桿與閥體等）通過焊接方式連接的閥門。其核心工作原理是通過一個圓形的球體在閥體內部的旋轉來控制流體的流動。球體上開有一個或多個通道，這些通道與閥體上的管道相連，通過旋轉球體，可以改變通道的對齊狀態，從而實現閥門的開啟和關閉。



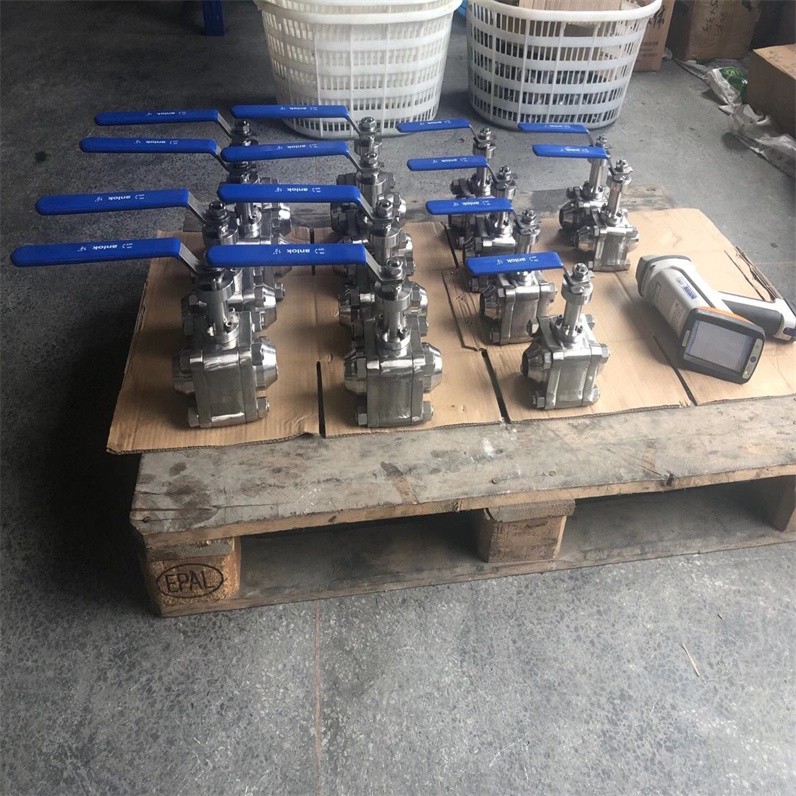

Q61Y硬密封焊接式球閥操作應用案例

• 百科名稱:焊接球閥

• 百科型號:Q61F、Q61Y、Q61H

• 產品品牌:德國NOOK諾克

• 制造產地:中國

• 公稱通徑:DN15～DN1200

• 結構形式:球形

• 公稱壓力:1.6Mpa～42.0Mpa

• 連接方式:法蘭式、焊接式

• 適用溫度:-20～180℃～232℃～350℃～550℃

• 驅動方式:手動、蝸輪、氣動、電動

• 閥體材質:WCB、不銹鋼

• 制造標準:國標GB、德國DIN、美國API、ANSI

• 適用介質:水、油、氣及某些腐蝕性液體

• 廣泛應用:石油，化工，電力，環保，水利，供熱，給排水，工業，機械

  二、Q61Y硬密封焊接式球閥操作應用案例特點與優勢

1. 結構緊湊：焊接球閥的結構設計使其整體更加緊湊，減少了安裝空間的需求。

2. 密封性能：閥座通常由PTFE密封環及彈簧組成，對壓力和溫度的變化適應能力強，確保在使用范圍內不會產生泄漏。

3. 防滲漏結構：閥桿底部設有PTFE自封密封墊和O型密封圈，上部也有多個O型密封圈和PTFE密封墊，多重保障確保無泄露。

4. 材質匹配：閥體材料與管道材質相同，避免了應力不勻和因外部因素（如地震、車輛經過）導致的擠壓變形。

5. 易于安裝與維護：焊接球閥可根據管道的施工及設計要求調整閥體的長短和閥桿高度，同時易于保溫和清潔。




6.

三、Q61Y硬密封焊接式球閥操作應用案例應用領域

焊接球閥因其的性能和穩定性，在多個領域得到廣泛應用，包括但不限于：

1. 城市燃氣：用于煤氣輸出管道、主干線及各支線供應管道等。

2. 城市供熱：適用于大型供熱設備輸出管線、主干線、支線以及熱交換機管道等。

3. 石油化工：用于各種流體管道、廢氣排放管道以及燃料供應管道等。

4. 造船與鋼鐵：在船舶和鋼鐵廠的流體管道系統中發揮重要作用。

5. 發電廠：用于控制各種熱力管道和流體管道。




6.

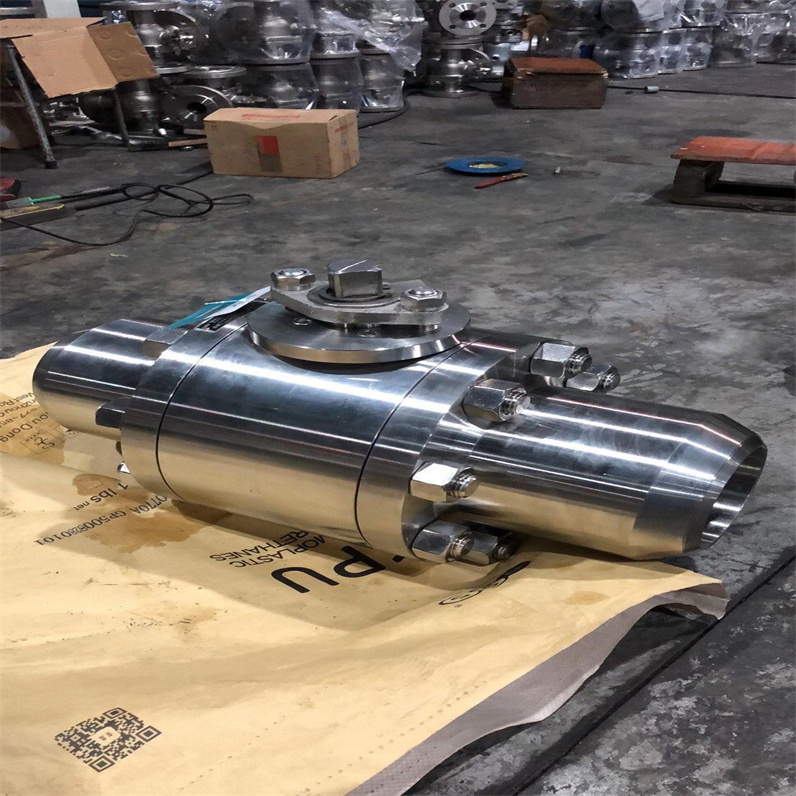

Q61Y硬密封焊接式球閥操作應用案例

1.閥桿防沖出及有效密封結構：閥桿采用下裝式、設置帶有密封墊片的倒密封結構，倒密封的密封力隨閥腔介質壓力的增高而增大，從而確保閥桿的密封。當閥腔異常升壓時，閥桿不會被沖出。填料采用V型結構，能將閥腔內部的介質壓力及外部壓蓋的鎖緊力有效的轉化成閥桿的密封力。

2.耐火結構：根據用戶的需要，球閥可設計成耐火結構，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構，有效阻止介質的擴散，防止火災擴大。

3.防靜電結構：根據用戶需要，球閥可設計防靜電結構，即在球體與閥桿、閥桿與閥體之間設置導電彈簧，使閥門在開啟過程中產生的靜電能通過所設置的靜電通道傳入管路導入地下，達到清除靜電的目的。避免靜電打火點燃易燃介質，確保系統安全。
4.帶鎖結構：對安裝在野外的或防止非工作人員誤操作的，以及在有些震動較大的場合手柄受到撞擊易產生誤操作的閥門，在閥門的全開或全關的位置設有鎖定孔，需要時可加鎖，起到安全保險作用。



Q61Y硬密封焊接式球閥操作應用案例產品特點

1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用STL合金，可耐磨耐高溫。
5防靜電、防火設計。

Q61Y硬密封焊接式球閥操作應用案例設計標準（美標）

設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；

Q61Y硬密封焊接式球閥操作應用案例計標標準（國標）

設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗



Q61Y硬密封焊接式球閥操作應用案例主要性能規范

型號		Q41Y-160	Q41Y-320	Q61Y-160	Q61Y-320
公稱壓力 PN（MPa）		16.0	32.0	16.0	32.0
試驗壓力 （Mpa）	殼體	24.0	48.0	24.0	48.0
	密封（液）	17.6	35.2	17.6	35.2
	密封（氣）	0.6
適用溫度		180oC-550oC
適用介質		水、油品、蒸汽、氣體、液體等

（法蘭）結構尺寸圖



（法蘭）主要外形尺寸和重量

型號	公稱通徑 DN（mm）	L	L1	D	D1	M	D2	Z-φd	b	H	LO	重量 （kg）
Q41Y-160 (司太立合金)		210	52	95	60	M24×2	18	3-18	20	77	220	5
	15	230	62	95	60	M24×2	20	3-18	20	85	220	6
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	105	68	M33×2	28	3-18	22	100	250	10
	32	300	100	115	80	M42×2	38	4-18	24	120	300	19
	40	350	110	165	115	M52×2	48	6-26	30	150	400	26
	50	400	130	165	115	M64×3	58	6-26	32	165	400	39
	65	490	140	200	145	M80×3	74	6-29	40	180	500	53
	80	580	150	225	170	M100×3	94	6-33	50	200	600	76
	100	620	178	260	195	M125×4	115	6-36	60	245	800	130
Q41Y-320 (司太立合金)	10	210	52	95	60	M24×2	18	3-18	20	77	220	5
	150	230	62	105	68	M33×2	28	3-18	20	85	220	6.5
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	115	80	M42×2	35	4-18	25	100	250	11
	32	300	100	135	95	M48×2	41	4-22	30	120	300	21
	40	350	110	165	115	M64×2	47	6-26	35	150	400	28
	50	400	130	200	145	M80×3	70	6-29	40	165	450	41
	65	490	140	225	170	M100×3	90	6-33	50	180	500	56
	80	580	150	260	195	M125×4	112	6-36	55	200	600	79
	100	620	178	300	235	M155×4	135	8-36	65	245	800	134

（焊接）結構尺寸圖



（焊接）主要外形尺寸和重量

型號	公稱通徑DN（mm）	尺寸						重量 （kg）
		L	L1	D	D1	H	Lo	16.MPa	32.0MPa
Q61Y-320 (司太立合金)	10	150	60	90	18	58	220	4	4.5
	15	170	70	100	23	62	220	4.5	5
	20	190	80	110	29	7S	250	6.5	7
	25	205	95	115	36	80	250	8	9
	32	230	110	150	43	96	300	16	18
	40	260	120	170	49	111	400	22.5	24
	50	330	140	200	61	128	400	35	38
	65	360	150	225	80	180	500	48	52
	80	380	160	270	105	200	600	67	72
	100	430	188	320	118	245	800	116	124

一、準備工具和材料：

焊接球閥、焊接設備、焊接材料、焊接輔助工具（如焊接夾具）。

二、清潔焊接表面：

使用鋼絲刷等清潔工具清除焊接球閥和管道連接口的污垢和氧化物，確保連接表面干凈。

三、調整焊接設備：

根據所用焊接方式，調整焊接設備的參數，確保焊接質量。

四、焊接球閥：

將焊接球閥插入連接口，使用焊接夾具固定球閥和管道連接口的位置，確保球閥與管道的對齊。

五、進行焊接：

使用適當?shù)暮附臃椒ǎㄈ鏣IG焊、電弧焊等），按照焊接球閥材料的要求進行焊接。

六、檢查焊接質量：

焊接完成后，檢查焊縫和焊接質量，確保焊接牢固且無明顯缺陷。

七、清潔和涂漆：

清潔焊接區域，去除焊接殘渣和污垢，并根據需要進行涂漆保護。

八、安裝和測試：

將焊接球閥安裝到系統中，并進行測試，確保球閥的運行正常和密封可靠。




Q61Y硬密封焊接式球閥操作應用案例的安裝步驟詳解

工具與材料準備

確保您已備妥所需的焊接球閥、焊接設備、焊接材料，以及如焊接夾具等輔助工具。

焊接表面清潔

利用鋼絲刷等工具清除球閥與管道連接處的污垢和氧化物，以保證連接表面的潔凈。

焊接設備調整

依據所選的焊接方式，對設備參數進行適當調整，以確保焊接質量符合要求。

球閥安裝定位

將焊接球閥對準連接口，并利用焊接夾具固定其位置，確保球閥與管道對齊。

實施焊接操作

采用適當?shù)暮附臃椒ǎ鏣IG焊或電弧焊，依據球閥材料特性進行焊接作業。

焊接質量檢查

焊接完成后，仔細檢查焊縫，確保其牢固且無肉眼可見的缺陷。

后續處理

清潔焊接區域，清除殘渣和污垢，并根據需要涂漆以進行保護。

系統安裝與測試

將焊接完成的球閥安裝到系統中，進行必要的測試，驗證其運行正常且密封性能可靠。

請注意，以上步驟為一般性的焊接球閥安裝指南。具體操作時，請參照球閥的使用說明書，并遵循生產廠家的指導。同時，務必對操作人員和設備進行適當?shù)呐嘤柡驼J證，以確保安全與質量。

請注意，這只是一般的焊接球閥安裝方法，具體操作步驟和要求可能會因不同的情況而有所不同。在進行安裝之前，請詳細閱讀球閥的使用說明書，并按照生產廠家的指導進行操作。同時，安裝前應對焊接設備和操作人員進行相應的培訓和認證，確保安全和質量。



四、Q61Y硬密封焊接式球閥操作應用案例安裝與維護

1. 安裝方法：

• 準備必要的工具和材料，如焊接球閥、焊接設備、焊接材料等。

• 清潔焊接表面，確保連接口干凈無污垢。

• 調整焊接設備參數，確保焊接質量。

• 將焊接球閥插入連接口并固定位置，進行焊接。

• 焊接完成后檢查焊縫質量，并進行必要的清潔和涂漆保護。

• 維護方法：

• 定期檢查焊接球閥的外部和內部部件，包括閥體、閥門、密封件等，及時修理或更換損壞部件。

• 定期清潔閥體，保持密封面的光滑和干凈。

• 注意使用溫度和壓力范圍，避免超過設計限制。

• 定期潤滑活塞桿和軸承部位，減少磨損和摩擦。

• 定期校準執行機構，確保開啟和關閉的準確性。




•

五、Q61Y硬密封焊接式球閥操作應用案例質保與使用壽命

在閥門正常操作使用的情況下，焊接球閥通常具有較長的使用壽命，部分產品的質保期可達20年。這得益于其的品質和高性能的穩定性。

綜上所述，焊接球閥以其的結構設計和的性能特點，在多個領域發揮著重要作用。正確安裝和維護焊接球閥可以確保其長期穩定運行并延長使用壽命。
