ZJHP氣動壓力調節閥選型分析

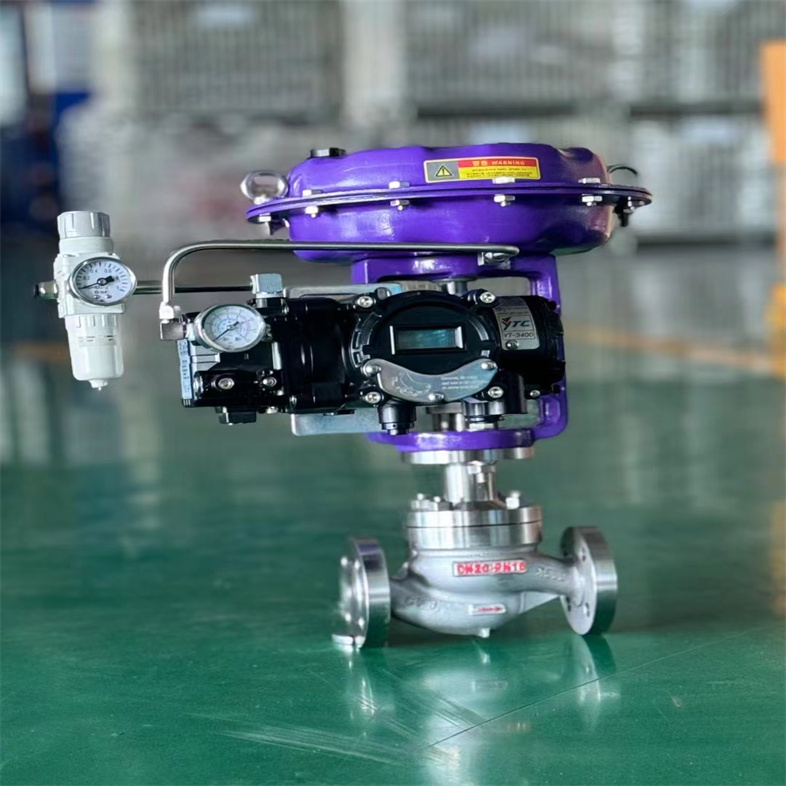

ZJHP氣動壓力調節閥是新一代的小型氣動單座調節閥，是綜合技術開發的具有九十年代水平的新型氣動調節閥。閥體有單座閥和套筒閥兩種，是當今調節閥的發展方向。ZJHP氣動壓力調節閥由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。如使用現場沒有氣源，在工況允許的情況下可以選擇電動直通調節閥代替使用。

二、ZJHP氣動壓力調節閥選型分析結構特點
1．ZJHP氣動壓力調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制（段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2．ZJHP氣動壓力調節閥按作用模式可分；正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），《K型》
3．ZJHP氣動壓力調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，特別適用于允許泄漏小且閥前閥后壓差不大的工作場合。
4．直通低流阻單座為無底蓋頂導向結構，它只有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大，閥芯導向部分的導向面積大，具有抗振性能強等特點，適用于對介質泄漏量及調節精度有嚴格要求的場合，但由于閥結構上的原因，閥桿上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥只適合于工作壓差較小的場合。
5．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比（對數）性、直線性、快開特性。
6．根據使用工況要求，閥芯可設計制作成；軟質密封結構（適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質）。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN15~300mm；小閥芯DN6mm。適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。
三、ZJHP氣動壓力調節閥選型分析執行機構

ZJHP氣動壓力調節閥型多彈簧氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配。可調零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。

氣動調節閥工作原理以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門,通常包括連接，安裝和調試氣動執行器和控制閥。氣動執行器分為單作用型和雙作用型。單作用執行機構具有復位彈簧，而雙作用執行機構則沒有。其中，如果單作用執行器丟失其原始位置或突然失效，則閥門可以自動返回原始打開/關閉狀態。

ZJHP氣動壓力調節閥選型分析結構

氣動調節閥主要由三部分組成：氣動執行器，閥體和附件。執行器由清潔的壓縮空氣驅動，并接收4-20 mA的電信號或20-100 KPa的空氣信號，以移動閥體并改變閥芯和閥座之間的流通面積以引導流量。達到調整的效果。為了提高閥的線性度并克服閥桿上的摩擦力以及介質工作條件（溫度，壓力）變化的影響，閥定位器用于匹配調節閥并根據調節信號定位閥。這樣您就可以準確定位它們。

執行器由膜片/活塞，彈簧，手輪，氣動桿，聯軸器和其他關鍵部件組成。閥體的主要組件是閥籠，閥瓣，閥座，閥桿和閥籠壓力環。其他附件，例如電磁閥，減壓閥，過濾器，電流/壓力轉換器，定位器，流量放大器

一些重要的閥是電磁閥，保持閥，快速泄壓閥，以確保設備安全運行。與其他附件一起設計時，它可確保在斷電，信號丟失或空氣丟失的情況下，調節閥可以執行快速打開（關閉）或保護功能。 （三斷自鎖保護功能），滿足過程系統安全運行的要求。

控制閥三部分保護：氣源保護，電源保護，信號源保護。

ZJHP氣動壓力調節閥選型分析構造圖解

氣動調節閥定位器有哪些

根據閥門的工作模式，它可以分為線性沖程和角行程。根據信號的類型，它可以分為氣動和電動兩種。根據閥門執行機構的原理，可分為單作用型和雙作用型。另外，根據定位器本身的工作原理，可以分為各種類型，例如規格 型號 氣動控制閥以壓縮氣體為動力，氣缸為執行器，閥門定位器，轉換器帶有電磁閥，保持閥，氣罐，氣體過濾器和其他配件的驅動閥，開/關或比例調節，接收工業自動化控制系統的控制信號，調節管道介質。完成：流速，壓力，溫度，液位和其他過程參數。

閥定位器是調節閥的主要附件。它接收調節器輸出信號，并使用該輸出信號來控制氣動調節閥。激活調節閥后，閥桿的位移通過機械裝置反饋給閥。定位器的閥位狀態可以通過電信號發送到上位系統。

閥門定位器根據閥門的作用方式可分為線性沖程和角行程；根據信號類型可分為氣動和電動；根據閥門執行器原理可進行單作用和雙作用另外，我們提供各種形狀，規格和型號，可以根據定位器本身的工作原理進行劃分。

ZJHP氣動壓力調節閥選型分析氣動調節閥作用方式

氣開型（常閉型）朝著隨著膜頭的氣壓增加閥開度增加的方向移動，并且當氣壓達到輸入氣壓的上將處于全開狀態。相反，當氣壓下降時，閥沿關閉方向移動，而當空氣不進入時，閥關閉。 Gu通常將空氣打開控制閥稱為故障關閉閥。

氣關型（常開型）操作方向與氣密型相反。當氣壓升高時，閥沿關閉方向移動；當氣壓降低或不降低時，閥沿打開方向移動或打開。 Gu通常將空氣關閉控制閥稱為故障打開閥。

四、ZJHP氣動壓力調節閥零件材質
閥體、閥蓋：HT200，ZG230-450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
波 紋 管：1Cr18Ni9Ti
墊 片：橡膠石棉板、10、1Cr18Ni9Ti、 石棉纏繞墊片
膜 蓋：A3
波 紋 膜 片：丁晴橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13

五、ZJHP氣動壓力調節閥性能參數

*本產品性能指標貫徹GB/T4213-92標準
六、ZJHP氣動壓力調節閥性能指標

七、ZJHP氣動壓力調節閥外形尺寸



八、ZJHP氣動壓力調節閥訂貨須知

ZJHP氣動壓力調節閥選型分析的安裝要求

1、調節閥的安裝位置應滿足工藝流程設計的要求，并應靠近與其有關的一次指示儀表，便于在用旁路閥手動操作時能觀察一次儀表。

2、調節閥應布置在地面或平臺上且便于操作和維修處。

3、調節閥應正立垂直安裝于水平管道上，特殊情況下方可水平或傾斜安裝，但須加支撐。

4、調節閥組（包括調節閥、旁路閥、切斷閥和排液閥）立面安裝時，調節閥應安裝在旁路的下方。公稱直徑小于25mm的調節閥，也可安裝在旁路的上方。

5、調節閥底距地面或平臺面的凈空不應小于400mm.對于反裝閥芯的單雙座調節閥，宜在閥體下方留出抽閥芯的空間。

6、調節閥膜頭頂部上方應有不小于2mm的凈空。調節閥與旁路閥上下布置時應措開位置。

7、切斷閥應選用閘閥，旁路閥應選用截止閥，但旁路閥公稱直徑大于150mm時，可選用閘閥，兩個切斷閥與調節閥不直布置成直線。

8、在調節閥入口側與調節閥上游的切斷閥之間管道的低點應設排液閥，排液閥可選閘閥。

9、介質中含有固體顆粒的管道上的調節閥應與旁路閥布置在同一個平面上或?qū)⑴月烽y布置在調節閥的下方。

10、低溫、高溫管道上的調節閥組的兩個支架中應有一個是固定支架，另一個是滑動支架。

11、調節閥應安裝在環境溫度不高于60℃，不低于-40℃的地方，并遠離振動源。

12、在一個區域內有較多的調節閥組時，應考慮形式一致，整齊、美觀及操作方便。

13、調節閥與隔斷閥的直徑不同時，異徑管應靠近調節間安裝。

14、要注意工藝過程對調節閥位置有無特殊要求。

ZJHP氣動壓力調節閥選型分析的日常檢修

1、閥體：

內壁在高壓差和有腐蝕性介質的場合，閥體內壁、隔膜閥的隔膜經常受到介質的沖擊和腐蝕，必須重點檢查耐壓耐腐情況。

2、閥芯：

閥芯是調節閥的可動部件之一，受介質的沖蝕較為嚴重，檢修時要認真檢查閥芯各部是否被腐蝕、磨損。 特別是在高壓差的情況下，閥芯的磨損因空化引起的汽蝕現象更為嚴重?fù)p壞嚴重的閥芯應予更換檢查密封填料：檢查盤根石棉繩是否干燥，如采用聚四氟乙烯填料，應注意檢查是否老化和其配合面是否損壞。

3、閥座：

因工作時介質滲入，固定閥座用的螺紋內表面易受腐蝕而使閥座松弛。

4、膜片及O型圈：

易損件，檢查是否老化。

5、填料：

當調節閥采用石墨或石棉為填料時，大約三個月應在填料上添加一次潤滑油，以保證調閥動作靈活。 如發現填料壓帽壓得很低，則應補充填料;如發現聚四氟乙燥填料硬化，則應及時更換。

6、氣源：

對配有定位器的調閥要經常檢查氣源，保證氣源品質，不含水及其它雜物。
